Duvar Tipi Dağıtım Panosu Nerede Kullanılır?
Duvar tipi pano, zemin tipi (dikili) panoya göre daha küçük akım kademelerinde ve alan kısıtı olan mahallerde tercih edilir. Tipik uygulama alanları:
Ofis ve ticari bina kat dağıtımı: Kat bazlı aydınlatma, priz ve iklimlendirme devrelerinin ayrılması için kullanılır. Cam kapaklı DBXC serisi, sigorta konumunun panoyu açmadan görülebilmesi nedeniyle işletme personeli bulunan mahallerde tercih edilir.
Atölye, imalathane ve üretim hattı: Makine besleme devrelerinin tali dağıtımında kullanılır. Toz ve mekanik darbe riski nedeniyle camsız DBX serisi ve daha yüksek IP sınıfı önerilir.
Depo ve otopark: Aydınlatma grupları ve yardımcı devreler için kullanılır. Erişim kontrolü gereken mahallerde kilitli kapak konfigürasyonu değerlendirilmelidir.
Şantiye ve geçici tesis: Şantiye dağıtımında panonun mekanik dayanımı ve kaçak akım koruması belirleyicidir. Geçici tesislerde kaçak akım rölesi kullanımı zorunludur.
Müstakil yapı ve villa iç tesisatı: Konut ana dağıtımında modül sayısı, mevcut devre adedine %30 yedek kapasite eklenerek seçilir.
Dağıtım Panosunun İçinde Neler Bulunur?
Duvar tipi dağıtım panosu, gövdenin kendisi dışında şu ekipmanları barındırır:
Ana şalter / kompakt şalter: Panonun tamamının enerjisini kesme ve aşırı akım koruması sağlar.
Otomatik sigortalar: Tali devrelerin aşırı yük ve kısa devre koruması işlevi görür.
Kaçak akım rölesi: İnsan güvenliği için 30 mA, yangın koruması için 300 mA kullanılır.
Bara sistemi (faz/nötr/toprak): Devrelere enerji dağıtımı ve topraklama sürekliliği sağlar.
DIN ray ve montaj plakası: Modüler ekipman taşıyıcısı olarak kullanılır.
Klemens grupları: Saha kablolarının sonlandırılmasını sağlar.
Kablo kanalı: Pano içi kablo düzeni ve ayrımı için kullanılır.
Etiketleme ve devre şeması cebi: Devre tanımlama, bakım ve İSG gerekliliklerini destekler.
Parafudr (opsiyonel): Aşırı gerilim koruması sağlar.
Pano gövdesi bu ekipmanlarla birlikte bir bütün olarak değerlendirilir. Gövde seçimi yapılırken ekipman yerleşim planının çıkarılması, sonradan yaşanan yer sıkışıklığının önüne geçer.
Pano Montajında Dikkat Edilmesi Gereken Temel Kurallar
Erişim yüksekliği: Kumanda ve koruma elemanları, operatörün rahat erişebileceği yükseklikte konumlandırılmalıdır.
Ön boşluk: Pano önünde, kapak tam açıldığında müdahaleye engel olmayacak serbest çalışma alanı bırakılmalıdır.
Yalıtkan paspas: Pano önüne, ilgili İSG mevzuatı kapsamında uygun gerilim sınıfında yalıtkan paspas serilmesi gerekir. [DOĞRULA: yürürlükteki yönetmelik maddesi ve güncel gerilim sınıfı değerleri hukuk/İSG birimiyle teyit edilmeli.]
Ortam sıcaklığı: Pano iç sıcaklığı ekipman üreticisinin beyan ettiği çalışma aralığı içinde kalmalıdır. Yüksek yük yoğunluğunda havalandırma veya termostatlı fan değerlendirilmelidir.
Kablo girişleri: Girişler alt yüzeyden ve uygun rakor ile yapılmalıdır. Rakorsuz delik, panonun IP sınıfını geçersiz kılar.
Topraklama: Gövde topraklaması ve kapak topraklama örgüsü bağlantısı montajın ayrılmaz parçasıdır.
Etiketleme: Her devre kalıcı biçimde etiketlenmeli, güncel tek hat şeması pano içinde bulundurulmalıdır.
Pano önü depolama yasağı: Pano önüne malzeme istiflenemez.
Elektrik Pano Fiyatları Neye Göre Değişir?
Gövde ölçüsü: Genişlik, yükseklik ve özellikle derinlik pano fiyatını etkiler.
Sac kalınlığı: mm cinsinden kullanılan malzeme miktarı doğrudan maliyete yansır.
Malzeme cinsi: Pregalvaniz sac, DKP sac veya paslanmaz malzeme tercihine göre fiyat değişir.
Kapak tipi: Cam kapak, camsız gövdeye göre daha yüksek maliyetlidir.
IP koruma sınıfı: Conta ve sızdırmazlık detayları maliyeti etkiler.
Boya sistemi ve RAL rengi: Standart dışı renk talebi maliyeti artırır.
Aksesuar: Kilit, montaj plakası, DIN ray ve kablo rakoru gibi aksesuarlar fiyat üzerinde etkilidir.
Fiyat görüntüleme: Bayi ve proje fiyatınız için üye girişi yapın.
Neden ElektrikTicaret?
- EAE Group resmi satış kanalı
- Stoktan teslim
- Kurumsal fatura ve vade seçenekleri
- Proje bazlı teknik destek: 0850 225 32 32
- Uygunluk belgesi ve test raporu temini
Ana dağıtım panosu (ADP) nedir?
Ana dağıtım panosu, tesise giren enerjinin ilk toplandığı ve tali panolara dağıtıldığı üst kademe panodur. Ana kesici, ölçü ekipmanı ve ana barayı barındırır. Duvar tipi panolar genellikle ADP'den beslenen tali dağıtım kademesinde görev yapar; ADP çoğunlukla dikili tip olarak projelendirilir.
Sanayi tipi ile ev tipi pano arasındaki fark nedir?
Sanayi tipi panolar daha yüksek nominal akım, daha kalın sac gövde, yüksek IP ve kısa devre dayanımı gerektirir. Ev tipi panolar düşük akım kademesinde, modül sayısı odaklı ve estetik kapaklı üretilir. Fark yalnızca boyut değil; malzeme kalınlığı, koruma sınıfı ve test gereksinimidir.
Toplu alım ve proje fiyatı alabilir miyim?
Proje adet listenizi ileterek kademeli fiyat teklifi alabilirsiniz. Bayi başvurusu yapan firmalar için ayrı fiyat listesi uygulanır. Teklif talepleriniz için Bilgi Talep Forumu'nu kullanabilir veya 0850 225 32 32 numaralı destek hattından ulaşabilirsiniz.
Pano montajında hangi yönetmeliğe uyulmalı?
Elektrik İç Tesisleri Yönetmeliği, Elektrik Tesislerinde Topraklamalar Yönetmeliği ve İSG mevzuatı esastır. Ürün tarafında TS EN IEC 61439-1 ve 61439-2 standartları geçerlidir. Pano önü yalıtkan paspas, erişim mesafeleri, etiketleme ve periyodik kontrol yükümlülükleri bu düzenlemelerle belirlenir.
Şantiye tesisinde duvar tipi pano kullanılabilir mi?
Kullanılabilir, ancak şantiye koşulları mekanik dayanım, yüksek IP sınıfı ve kaçak akım koruması gerektirir. Geçici tesislerde 30 mA kaçak akım rölesi zorunludur. Sabit bir duvar yüzeyi bulunmayan konumlarda ayaklı veya taşınabilir gövde daha uygundur.
Sıva altı mı sıva üstü pano mu seçmeliyim?
Duvar tipi panolar sıva üstü montaja uygundur ve montajı daha hızlıdır, erişim kolaydır. Sıva altı çözüm, mimari olarak panonun gizlenmesi gerektiğinde tercih edilir ancak duvar içinde yeterli boşluk ve ısı tahliyesi gerektirir. Teknik hacimlerde sıva üstü standarttır.
Müstakil ev için hangi pano uygundur?
Ortalama bir müstakil konutta aydınlatma, priz, mutfak, ıslak hacim, kombi ve iklimlendirme devreleriyle birlikte 24–36 modül ihtiyacı oluşur. Bu kapasitede 50x35x15 veya 60x40x15 cm gövde çoğu projede yeterlidir. Bahçe, havuz veya elektrikli araç şarjı planlanıyorsa bir kademe büyük seçilmelidir.
Kaç sigortalık pano almalıyım?
Toplam devre sayınızı modül cinsinden hesaplayın: bir kutuplu otomatik sigorta 1 modül, üç kutuplu şalter 3 modül, kaçak akım rölesi 2–4 modüldür. Bulduğunuz toplama %25–30 yedek kapasite ekleyin. Tesis büyümesi öngörülebilir bir durumdur ve panoyu sonradan değiştirmek maliyetlidir.

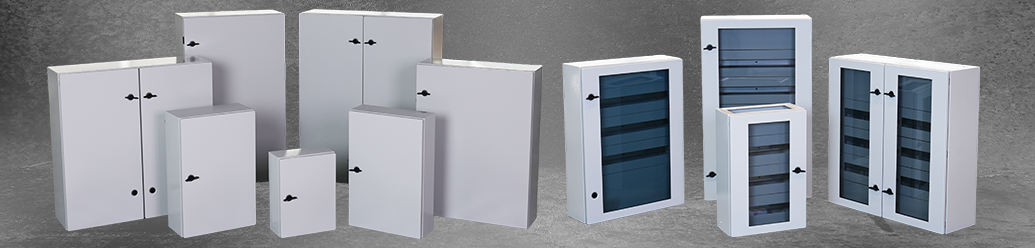

Camlı pano ile camsız pano arasındaki fark nedir?
Cam kapaklı pano (DBXC), sigorta konumunun ve göstergelerin pano açılmadan okunmasını sağlar; periyodik kontrolü hızlandırır. Camsız pano (DBX) mekanik darbeye karşı daha dayanıklıdır ve pano içeriğinin görünmemesi istenen halka açık mahallerde tercih edilir. Fonksiyon aynı, kullanım senaryosu farklıdır.
